КРЕДО ТРАНСФОРМ 4.3

Исходными данными для программы могут быть:

• Растровые изображения схем, планов, планшетов, листов топографических карт, иные картографические материалы и цветные фотоизображения в форматах: BMP, GIF, TIFF (GeoTIFF), PNG, JPEG, JPEG2000, ECW, RSW, PRF (PHOTOMOD).
• Дополнительные файлы для работы с растрами в форматах: MapInfo (TAB), Worldfile (WLD, BPW, JGW, PGW, TFW, EWW), CREDO DOS (TIE), Intergraph (TIFF). Файлы с информацией о рациональных полиномиальных коэффициентах для космических снимков – RPC. Матрицы высот в форматах SRTM ASCII, GeoTIFF, MTW 2000, TXT.
• Проекты и веб-карты в форматах DXF, SHP, GeoJson, TopoXML, файлы проектов других программных продуктов геодезической линейки КРЕДО (при открытии проекта будут прочитаны только поддерживаемые типы данных). Данные картографических сервисов, WMS/WFS.

Программа предлагает разнообразный функционал для обработки и трансформации в пользовательской системе координат исходных растровых изображений:

• поддержка локальной системы координат или систем координат в проекциях — Поперечно-цилиндрическая Меркатора, Меркатора, ПсевдоМеркатора, Коническая Ламберта, Ортографическая, Композиционная и ряда других (рис. 1);

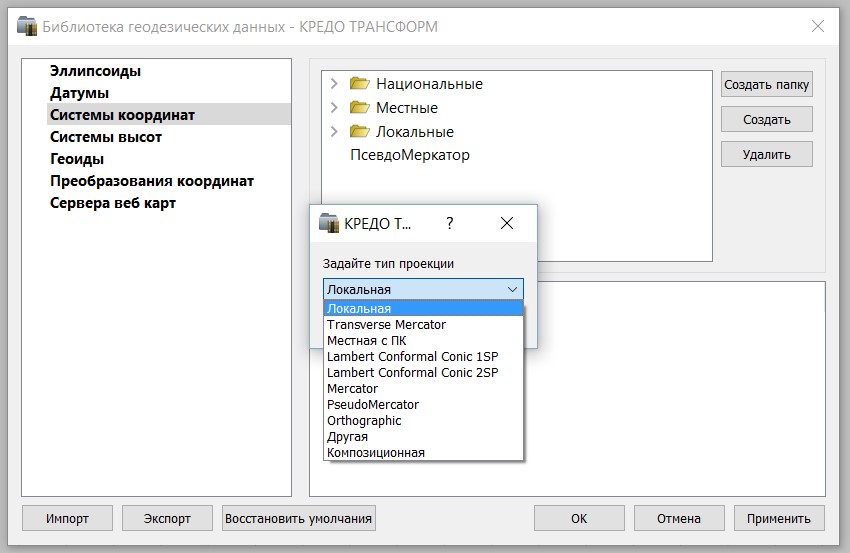

Рис. 1. Быстрая настройка свойств проекта

• топографическая привязка растровых фрагментов к прямоугольной системе координат;
• привязка топографических карт в стандартной разграфке в СК-42 по четырем углам с указанием номенклатуры листов. Автоматическое распознавание и генерация опорных точек в местах расположения линий перекрестий координатной сетки на топографических картах в стандартной разграфке;
• автоматическое распознавание и генерация опорных точек в местах расположения крестов координатной сетки на планшетах в соответствии с выбранным масштабом и размером планшета;
• последующий контроль созданных опорных точек, назначение контрольных точек (рис. 2);
• импорт координат опорных точек с возможностью быстрого и удобного нанесения на растры, не имеющие регулярной сетки.

Рис. 2. Удобное назначение опорных точек на фрагменте снимка

• трансформация – устранение линейных и нелинейных искажений растрового материала, обусловленных деформацией исходного материала, погрешностью сканирования;
• при изменении системы координат – автоматический пересчет координат опорных точек с последующей трансформацией растра (за исключением локальной системы координат);
• выполнение интерполяции цвета пикселей, в процессе трансформации, по методам — билинейному и ближайших соседей;
• устранение несводок контуров на смежных фрагментах;
• сшивка (объединение) растровых фрагментов в единое растровое поле с учетом контуров видимости;
• выделение растрового фрагмента из общего растрового поля;
• замена выбранного цвета пикселей на другой цвет;
• выполнение цветоделения – извлечение пикселей заданного цвета с порогом в черно-белое растровое изображение (рис. 3);

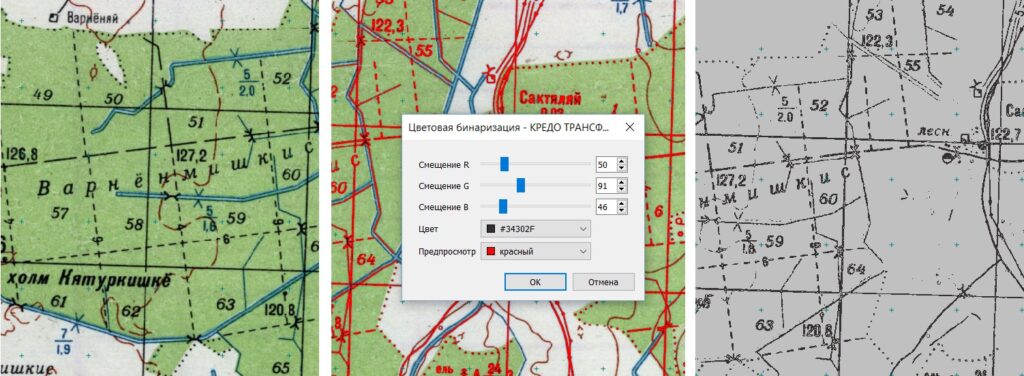

Рис. 3. Цветоделение

• повышение качества изображения и удаление шума (уменьшение зернистости цветных изображений, удаление одиночных изолированных пикселей или небольших белых пятен на черно-белых растрах с помощью простых морфологических операций или мощного инструмента фильтрации шума, учитывающего размер и форму пятен);
• извлечение контуров объектов из цветных изображений для последующей векторизации (рис. 4);

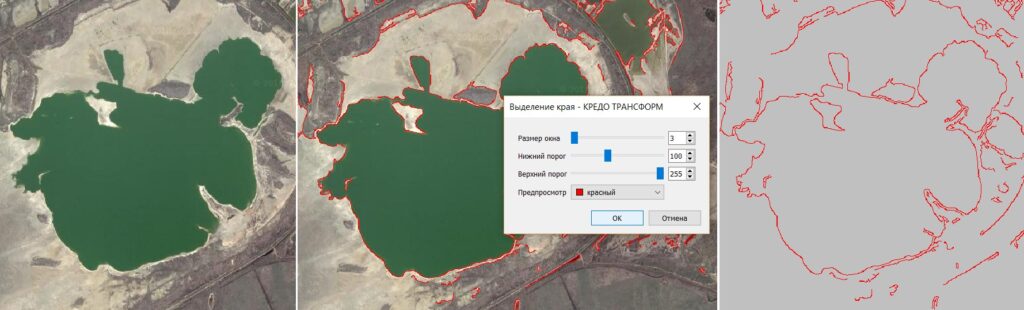

Рис. 4. Выделение контуров на цветных растрах

• просмотр в пользовательской системе координат картографических материалов интернет-сервисов WMS/ WFS (веб-карты);
• возможность сохранения выбранного фрагмента веб-карты с заданным уровнем детализации в проект в пользовательской системе координат;
• работа с высотными растрами (DEM – Digital Elevation Model);
• ортокоррекция одиночных космических снимков с использованием матрицы высот, модели геоида и коэффициентов RPC (rational polynomial coefficients);
• печать растрового поля или выбранного фрагмента с разбивкой на листы в выбранном масштабе;

ТРАНСФОРМ позволяет экспортировать проект, состоящий из произвольного количества растровых фрагментов, в единый файл, обеспечивая тем самым объединение всех фрагментов в единое растровое поле.

Предусмотрена возможность экспорта данных в следующие форматы:

• отредактированные геопривязанные растровые изображения в популярных графических форматах: BMP, GIF, TIFF (GeoTIFF), PNG, JPEG, RSW;
• сформированная цифровая модель местности или цифровая модель рельефа с возможностью экспорта для дальнейшей работы в форматах TopoXML (КРЕДО), DXF (AutoCAD), MIF/MID (MapInfo), GeoJson;
• чертежи, оформленные в соответствии с нормативными документами в форматах PDF, DXF, SVG.

Системно-технические требования

Процессор: Intel Core i3/i5/i7 или аналогичный

ОЗУ: не менее 4 ГБ.

Операционная система:

Astra Linux,

РЕД ОС,

AltLinux

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64,

Microsoft Windows 10 x64,

Microsoft Windows 10 x86,

Microsoft Windows 11.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.
