КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ 2.1

Программа расчет деформаций решает следующие основные задачи:

• Анализ устойчивости пунктов плановой и высотной опорной геодезической сети — контрольных пунктов.
• Расчет параметров скоростей движения контрольных пунктов.
• Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
• Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
• Расчет абсолютных значений вертикальных осадок и плановых деформаций.
• Расчет скорости вертикальных осадок и плановых деформаций.
• Расчет крена фундамента и наклона стен сооружения.
• Расчет деформаций зданий и сооружений по маркам, расположенным по внешнему периметру.
• Расчет кривизны деформационной поверхности.
• Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
• Расчет отметок перезаложенных марок с помощью корреляционного анализа.
• Построение пространственно-временных графиков осадок и скоростей для линий профиля и осей зданий (сооружений).
• Расчет подкрановых путей.
• Расчет деформации башенных сооружений.

• Привычный для пользователей КРЕДО ДАТ и НИВЕЛИР интерфейс.
• Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
• Полная поддержка форматов КРЕДО ДАТ и НИВЕЛИР.
• Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
• Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

• Данные, полученные в результате импорта файлов:
  • проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDS5 (КРЕДО ДАТ 5.0-5.x;
  • проектов NIV (НИВЕЛИР 1.х-2.х) и NIV3 (НИВЕЛИР 3.х);
  • проектов ТРАНСФОРМ и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF, ECW и JPEG2000) с файлами привязки и со встроенной привязкой;
  • проектов КРЕДО (TopoXML)
  • файлов обменного формата AutoCAD (DXF, DWG);
  • текстовых файлов произвольного формата.
• Данные, введенные с клавиатуры.

• Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в программе допусками.
• Анализ скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.
• Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция, экспоненциальная функция, полиномиальная функция. Для каждой из моделей выполняется расчет достоверности. Прогнозирование на заданную дату с расчетом доверительных интервалов прогноза.
• Вычисление параметров для отдельных деформационно-осадочных марок:
  • текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски;
  • текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные в программе допуски.
• Расчет следующих геометрических характеристик плановых деформаций:
  • дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
  • сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
  • вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.
• Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности:  абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте (рис. 1).

 Рис. 1. Отображение смещения марок с помощью градиентной заливки и изолиний

• Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
• Создание объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.
• Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.
• Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации. (Рис. 2)

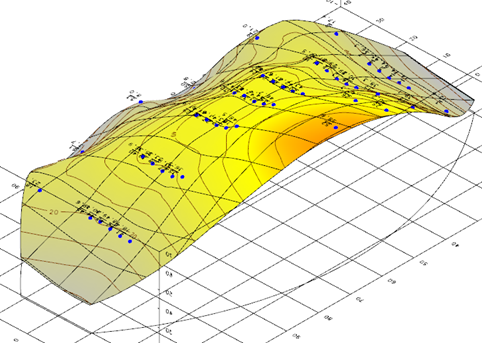

Рис. 2. 3D-вид деформационной поверхности

• Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
• Вычисление пропущенных значений результатов наблюдений марок.
• Смещение перезаложенных марок в плане и по высоте на указанное пользователем значение.
• Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
• Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
• Построение траекторий и векторов движения марок в плане.
• Расчет пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов. (Рис. 3)

• Чертежи графиков по отдельным маркам и по линиям профиля (Рис. 4, Рис. 5):
  • График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
  • График развития деформаций во времени.
  • График скоростей осадок.
  • График двух переменных величин, изменяющихся во времени.
  • График абсолютных осадок по линии профиля.
  • Профиль подкранового пути.
  • Деформация башенного сооружения.

Рис. 4. График осадки марки

Рис. 5. График осадок по линии профиля

• Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
• Экспорт чертежей в формат DXF, PDF, SVG.
• Схемы наблюдений и расположения марок в формате TopoXML.
• Протокол анализа устойчивости контрольных пунктов.
• Ведомости с возможностью настройки пользовательского шаблона.
• Сводные каталоги всех рассчитываемых в программе деформационных характеристик с выводом данных в формат HTML с максимальной расчетной в программе точностью.

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

Astra Linux Common Edition,

Microsoft Windows 7 Service Pack 1,

Microsoft Windows 7 x64 Edition Service Pack 1,

Microsoft Windows 8.1,

Microsoft Windows 8.1 x64.

Microsoft Windows 10 x64,

Microsoft Windows 10 x86,

Microsoft Windows 11 x64.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.

Форматы растров ECW и JPEG2000 доступны при возможности выполнения лицензионного соглашения на использование ERDAS ECW/JP2 SDK (см. https://www.hexagongeospatial.com).
