Для ведения информационной модели объектов капитального строительства необходима среда общих данных (СОД) – инструмент, обеспечивающий корректное хранение информации и распределение ее между участниками бизнес-процесса.

Сформировать среду общих данных в ТИМ КРЕДО позволяет Хранилище Документов.

Технологии ТИМ КРЕДО позволяют одновременно работать над одним проектом всей команде.

Уникальным решением для проектов является наличие библиотеки редактируемых единых ресурсов.

Организацию электронного взаимодействия специалистов, работающих с различными разделами проекта, обеспечивает специальное приложение ДОКУМЕНТООБОРОТ.

Оно позволяет создавать, передавать, принимать и архивировать события (предложения, замечания, коллизии) с момента их создания и до завершения работы.

Повысить эффективность обмена информацией и контроля между участниками проекта и заказчиком позволяет ТИМ КРЕДО ВЬЮВЕР. Его использование обеспечивает оперативный просмотр проектов и уменьшает сроки согласования проекта.

Использование всех видов изысканий при формировании ЦММ

Технологии ТИМ КРЕДО включают решения для:

• камеральной обработки геодезических измерений (ТИМ КРЕДО ДАТ),
• обработки сырых спутниковых геодезических измерений ( ТИМ КРЕДО ГНСС),
• обработки измерений, полученных по результатам геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования (ТИМ КРЕДО НИВЕЛИР),
• обработки данных, полученных из систем мобильного лазерного сканирования, воздушных лазерных сканеров, в виде облака точек с совместным использованием с облаком точек фотоизображений с геопространственной привязкой (ТИМ КРЕДО 3D СКАН),
• обработки фотографий, полученных как аэрофотосъемкой, так и наземной съемкой, облаков точек и ортофотопланов (ТИМ КРЕДО ФОТОГРАММЕТРИЯ).

Формирование ситуации и рельефа местности

Инструменты ТИМ КРЕДО обеспечивают создание, редактирование, наполнение топографических объектов для подготовки топографических планов при выполнении проектов. Предусмотрен экспорт и импорт всех необходимых данных в различных форматах для последующего создания ЦММ инженерного назначения.

ТИМ КРЕДО ПРОЕКТИРОВАНИЕ решает любые задачи горизонтальной планировки. Возможности интерактивных построений позволяют создавать, редактировать, размещать на площадке проектирования как простые, так и сложные объекты промышленных предприятий, жилищно-гражданского строительства.

Типовые объекты можно сохранять, накапливая библиотеку проектных решений. Имеется возможность импорта объектов из других систем посредством DXF/DWG, IFC и др.

Работа может выполняться в основной и в дополнительных системах координат (строительная, дополнительная или по маске линейного объекта).

При проектировании генеральных планов важным моментом является увязка дорог и улиц с проектируемой площадкой. Подходы существующих автомобильных и железных дорог необходимо учитывать при компоновке генеральных планов промышленных объектов.

Возможности ТИМ КРЕДО ПРОЕКТИРОВАНИЕ позволяют выполнять вертикальную планировку любой сложности.

Функционал включает:

• моделирование проектных поверхностей.
• детальную проработку участков с учетом различных ограничений — границы и условия построения поверхностей (с заданным уклоном, заложением, по параметрам построенных плоскостей, с учетом структурных линий и рельефных точек).
• проектирование профилей проездов, водоотводных канав.
• создание вертикальных поверхностей — подпорных стенок, бортовых камней, стен зданий.
• проектирование площадок, в том числе с соблюдением баланса земляных работ.
• создание плоскостей.
• возможность автоматизировано сопрягать проектные поверхности с рельефом откосами, с нахождением линии их пересечения и отсечением ненужной части.
• построение поверхности откоса от заданной границы до пересечения с другой поверхностью.
• настраивание вида поверхностей.

В подсистеме имеется ряд возможностей визуального контроля построений и поверхностей посредством:

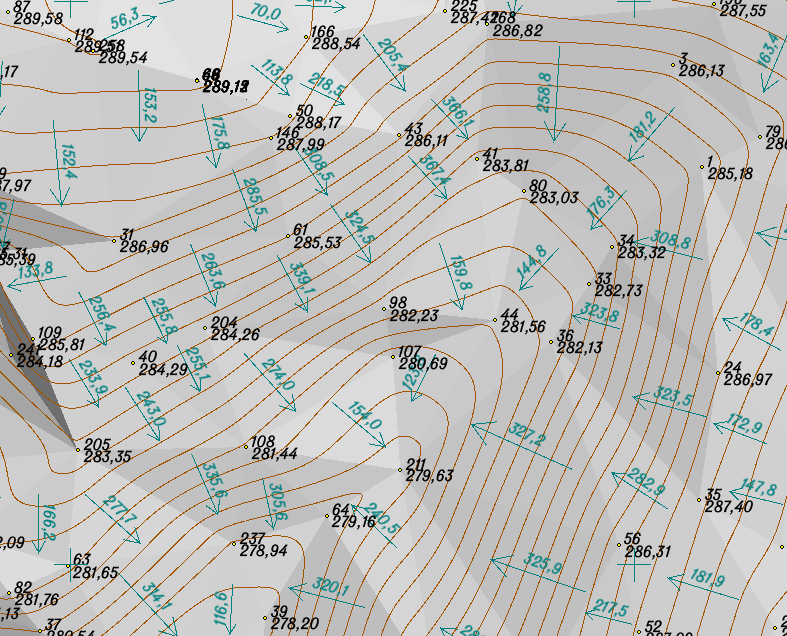

• направления и значений стоков;

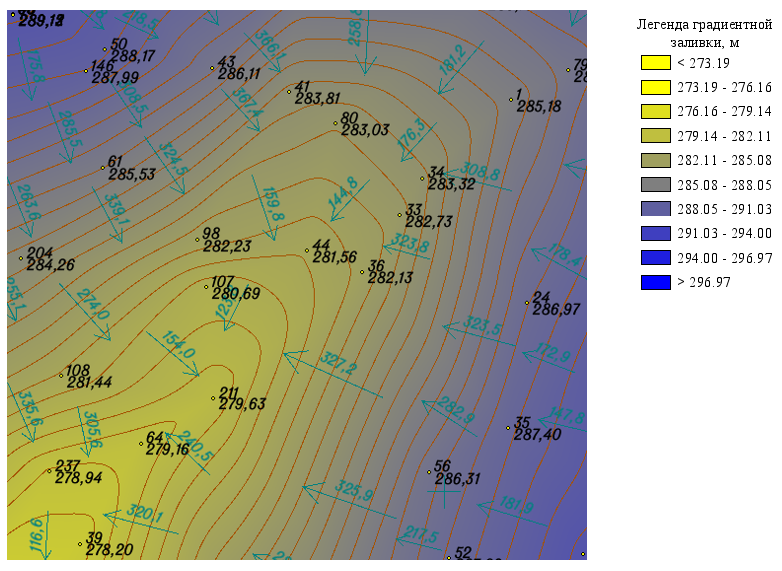

• градиентной заливки по высоте;

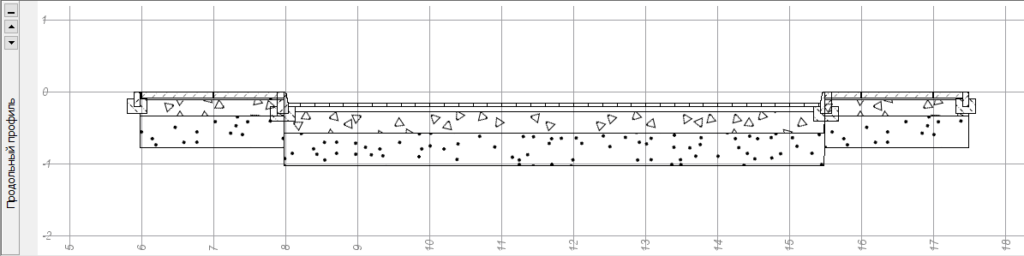

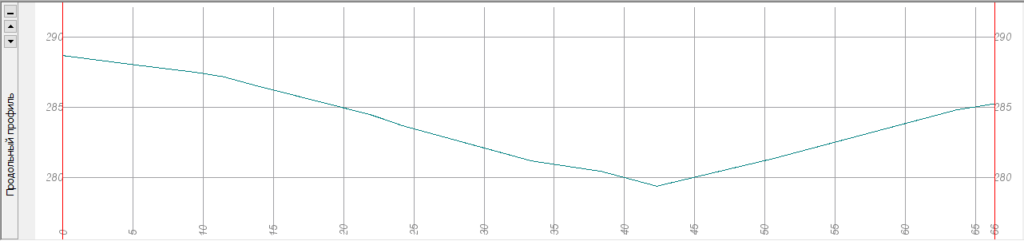

• просмотра разрезов поверхности по линии и разреза площадных объектов с конструкцией;

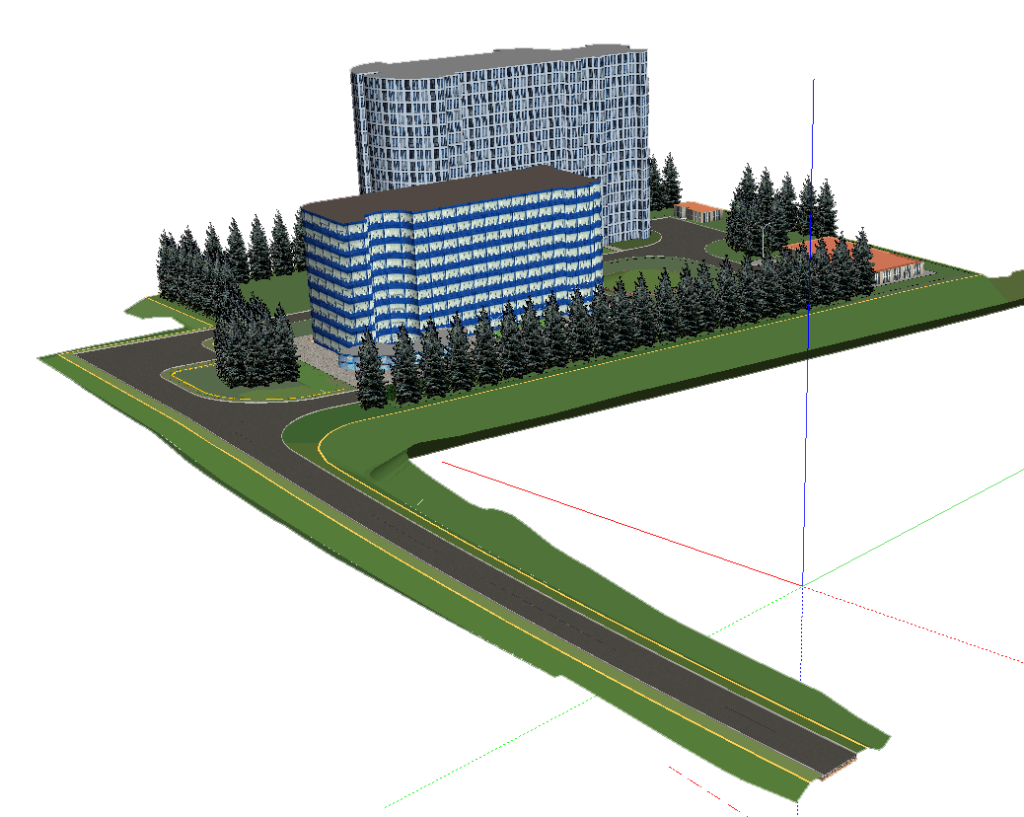

• просмотра 3D-модели.

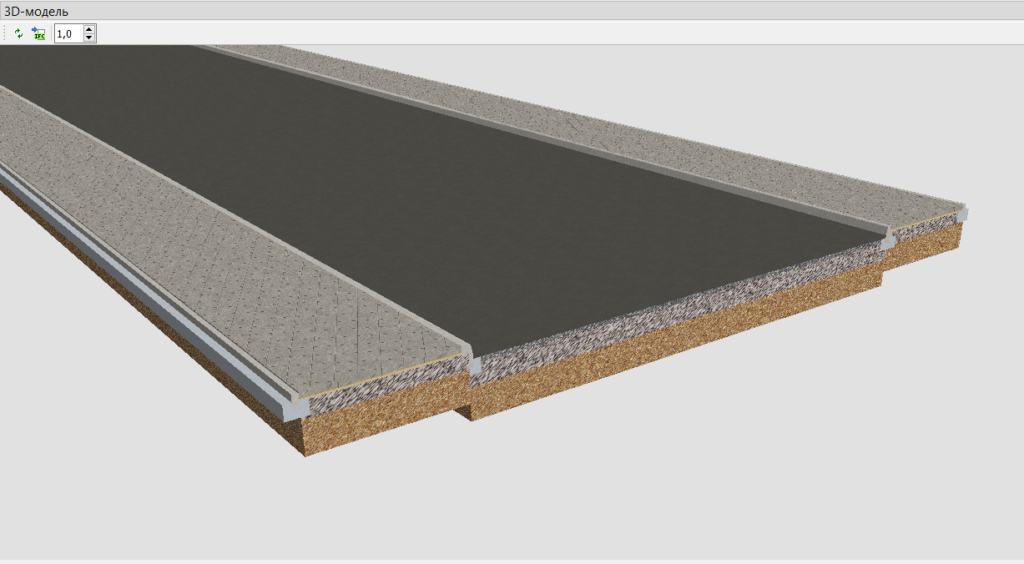

Система позволяет сформировать конструкции покрытий площадки в виде 3D-тел.

Обеспечен доступ к следующей функциональности по проектированию:

• автомобильных дорог всех технических категорий, включая городские улицы, дороги общего пользования, промышленные, подъездные, промысловые и внутрихозяйственные.
• многоуровневых транспортных развязок, канализированных и кольцевых пересечений.
• детального ремонта и реконструкции объектов строительства.

Расчет объемов земляных масс в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ выполняется при наличии двух или более поверхностей. Традиционно в качестве первой поверхности выступает исходный рельеф. Второй поверхностью  может быть слой вертикальной планировки, поверхности за вычетом выторфовывания, снятия растительного слоя и т.д.

В результате расчета объемов земляных масс формируется ведомость объемов, создается проект с информацией по расчету, картограмма земляных масс, сетка объемов с участками насыпей, выемок, нулевых работ с заданным шагом и т.д.

Объемы земляных работ на указанной площадке можно рассчитать с учетом осадки насыпи на слабом основании. Значения осадки насыпи рассчитываются с учетом региональной типизации торфов в соответствии с ВСН 26-90 «Инструкция по проектированию и строительству автомобильных дорог нефтяных и газовых промыслов Западной Сибири». В результате расчета создаются поверхности со значениями осадки насыпи и мощности торфа на площадке. Сетка объемов с учетом осадки насыпи позволяет оформить план земляных масс. Помимо стандартных значений, в узлах сетки отображаются значения глубины торфа и осадки насыпи, а в сводной таблице – объемы осадки.

Результаты расчетов можно оформить в виде ведомостей, в том числе с учетом геологии и осадки насыпи.

Возможности ТИМ КРЕДО ПРОЕКТИРОВАНИЕ позволяют осуществить комплекс работ — прокладка сетей и коммуникаций теплоснабжения, воздухо- и паропроводов, холодоснабжение, электрических сетей, водопровода и канализации (с автоматическим подбором колодцев ливневой канализации), систем дренажа и водоотведения, газопровода, наружного освещения (с расчетом освещенности) и сетей связи.

Профили коммуникаций можно создавать как в плане, так и в профиле.

Возможности, предоставленные в окне профиля, позволяют проектировать более сложные профили, в том числе моделировать, например, профили верха и низа трубопроводов. Помимо этого, все пересекаемые в плане объекты отображаются в окне профиля в виде соответствующих символов и подписей, что дает выполнять параллельную прокладку сетей и коммуникаций с контролем «просвета» (нормативных ограничений по расстояниям) в плане и в профиле.

Реализована возможность редактирования планового положения коммуникации с профилем.

Библиотека данных позволяет отображать подземные, наземные и надземные сети, колодцы, компенсаторы, люки, дождеприемные решетки, опоры, элементы благоустройства и озеленения и прочие сооружения в соответствии с нормативными требованиями к их условными обозначениям. Также имеется возможность создавать составные 3D-модели коммуникаций, опор, столбов, камер и других точечных объектов.

Библиотека является редактируемой, с возможностью создания и настройки пользователем.

Помимо непосредственно моделирования инженерных сетей ТИМ КРЕДО ПРОЕКТИРОВАНИЕ позволяет разработать архитектурный план объекта и описать выбранные конструктивные решения.

Технология работы с информационными моделями сетей упрощает понимание проекта, а также снижает риск допущения ошибок на этапе монтажа за счет поиска коллизий.

Информационная модель

В подсистеме ТИМ КРЕДО ПРОЕКТИРОВАНИЕ можно получить информационную модель территорий и объектов. Созданную информационную модель можно передать заказчику в формате IFC.

Формирование и оформление чертежей

При создании чертежей формируется чертежная модель, которую можно доработать до требуемого качества. Чертежные модели определяются раскладкой шаблонов чертежей на цифровую модель в плане либо контуром, либо вдоль линейного объекта.

Чертежи продольного профиля линейного объекта формируются в соответствии с нормативными требованиями.

В системе можно также создавать комплексные чертежи:

• разбивочный план,
• план организации рельефа,
• сводный план инженерных сетей,
• план благоустройства и озеленения,
• план таксационных мероприятий,
• план земляных масс и др.

Формирование и редактирование ведомостей

Реализовано групповое создание и пакетное сохранение ведомостей объемов работ, различные привязочные ведомости и спецификации.

Работа с твердотельной моделью в технологии информационного моделирования позволяет формировать гибкие, актуальные и, главное, автоматически обновляемые ведомости объемов работ по любым твердотельным элементам.

Маппинг IFC

Для удовлетворения всего многообразия требований экспертизы в системах ТИМ КРЕДО при экспорте моделей в формат IFC предусмотрены возможности настройки соответствия как классов, так и атрибутов.

Работа со сметными комплексами

Связка программных систем ТИМ КРЕДО и сметно-расчетных комплексов предназначена для автоматизации работы специалистов-сметчиков и позволяет формировать сметную документацию на основе информационной модели.

Используя возможности твердотельного моделирования, которые получают все большее распространение на различных этапах работы с объектами, можно создать информационную модель объекта.

Кроме повышения наглядности, такие модели позволяют увидеть и оценить нестыковки, допущенные не только на этапе проектирования, но и на этапе изысканий. При выборе 3D-тел можно получить востребованную актуальную информацию – помимо названия конструктивного элемента и его материала, выводятся значения объемов и площадей верха/низа конструктивного слоя и все заданные семантические свойства объекта.

Еще одним вариантом применения данной функциональности является возможность просмотра произвольных продольных и поперечных сечений конструкции площадки/дороги с последующим получением чертежа.

Применение ТИМ КРЕДО позволяет повысить качество проектных решений и сократить сроки выполнения проектов, а также упростить и ускорить процесс обмена данными как между подразделениями внутри одной организации, так и между исполнителями и заказчиками.

К основным преимуществам использования ТИМ КРЕДО ПРОЕКТИРОВАНИЕ можно отнести:

• использование разнообразных источников исходных данных для создания цифровой модели местности.
• широкие возможности геометрических построений.
• интерактивное создание объектов горизонтальной планировки любой сложности.
• оригинальные методы моделирования и редактирования проектных поверхностей для реализации любых замыслов проектировщика.
• проектирование инженерных сетей в плане и в профиле.
• выполнение благоустройства и озеленения территории.
• точный и быстрый подсчет объемов земляных работ.
• пополняемая библиотека объектов.
• подготовка трехмерной цифровой модели проекта в САПР и ГИС и информационной модели для ТИМ.
• поиск коллизий.
• возможность совместной работы над одним проектом.

Уникальные решения, как по автоматизации, так и по внедрению передовых технологий, позволяют проектировщику существенно сократить время на выполнение проекта, достигнув максимально точных результатов при реализации объекта.
